iFixit hat die Xbox One S am 3. August 2016 zerlegt und dabei den inneren Aufbau der überarbeiteten Microsoft-Konsole dokumentiert. Im Mittelpunkt stehen die interne Stromversorgung, das 2-TB-Laufwerk und die Frage, wie leicht sich einzelne Komponenten tauschen lassen.
Der Teardown bezieht sich auf das 2-TB-Modell. iFixit fand eine Samsung Seagate Spinpoint M9T mit 2 TB, 5.400 Umdrehungen pro Minute, 32 MB Cache und SATA-III-Anschluss. Das Laufwerk sitzt als eine der ersten Komponenten im Gehäuse, ein Austausch erfordert laut der Reparaturanleitung aber zusätzliche Formatierungsschritte und kann die Garantie beeinflussen.
Xbox One S mit integrierter Stromversorgung

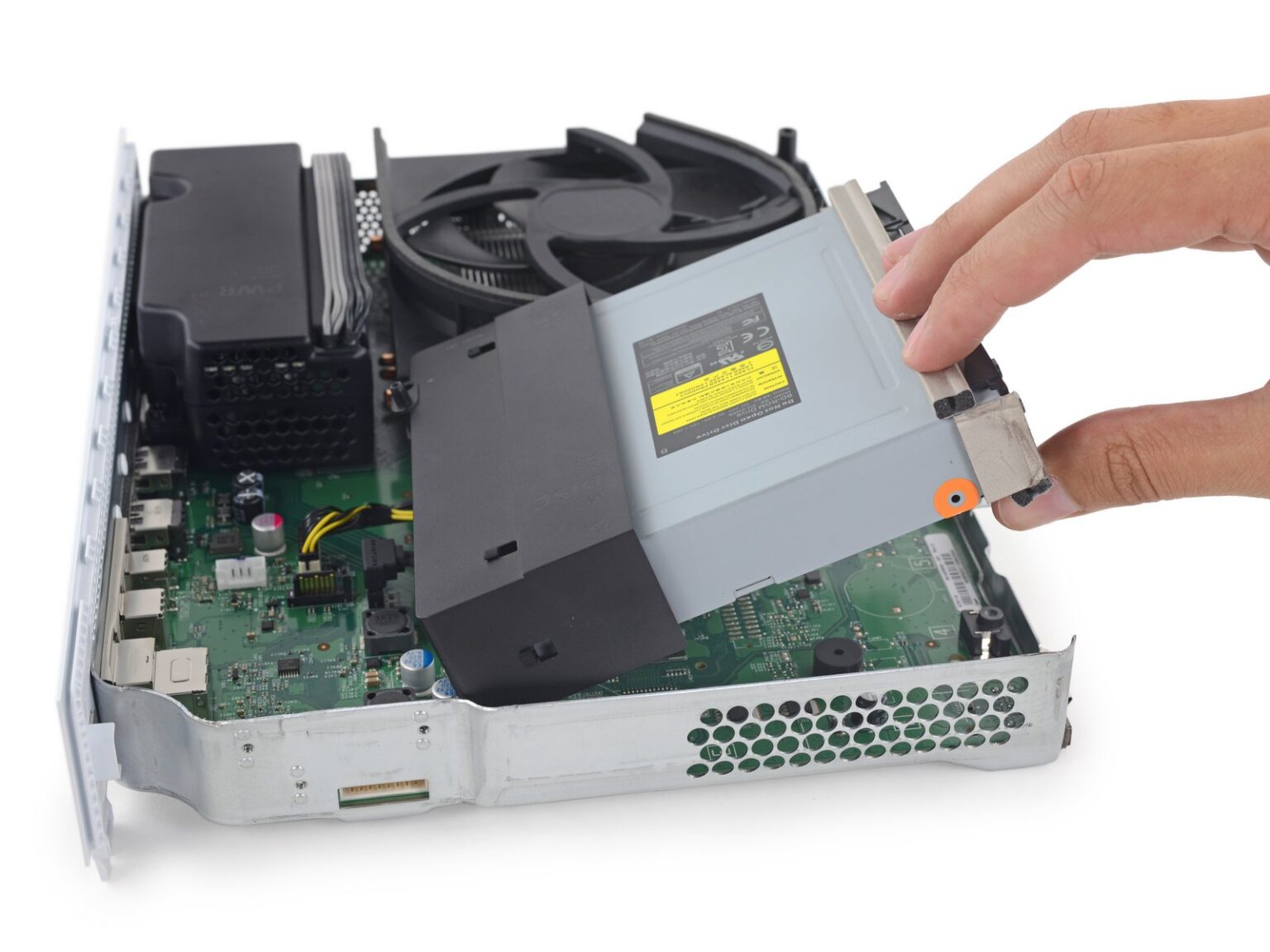

Eine auffällige Änderung betrifft das Netzteil. Microsoft integriert die Stromversorgung in das deutlich kompaktere Gehäuse. Im Inneren arbeitet sie mit Eingangsspannungen von 100 bis 240 Volt und ist über einen 6-Pin-PCIe-Stecker mit der Platine verbunden. Das optische Laufwerk lässt sich im Teardown ebenfalls früh ausbauen.
Die Hauptplatine trägt den Prozessor, den Arbeitsspeicher und die Kühlung in einer gemeinsamen Baugruppe. iFixit beschreibt die Demontage des Kühlkörpers und der Platine, weist aber auf mehrere Arbeitsschritte hin, die einen späteren Tausch erschweren. Der Bericht ergänzt damit die technische Betrachtung der Xbox-One-Hardware im Entwicklungsumfeld um eine konkrete Konsolenanalyse.
Die vollständige Bildstrecke und die Bewertung der Reparierbarkeit stehen im Xbox-One-S-Teardown von iFixit.
